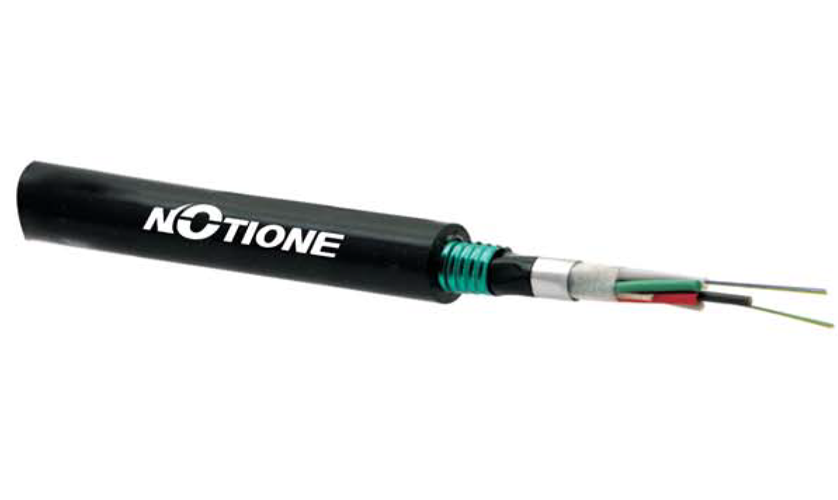

层绞式光缆的结构是将250um光纤套入高模量材料制成的松套管中，松套管内填充防水化合物，缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯纹合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物，双面涂塑钢带（PSP）纵包后挤制聚乙烯护套成缆。
产品优点：
具有良好的机械性能和温度特性
松套管材料本身具有良好的耐水性能和较高的强度
特别设计的紧密的光缆结构，有效防止套管回缩
良好的抗压性和柔软性
PE护套具有很好的抗紫外辐射性能
采用下列措施来确保光缆的防水性能
--单根钢丝中心加强芯
--双面涂塑钢带（PSP）提高光缆的搞透潮能力
技术参数：
松套管 | 材料 | 聚对苯二甲酸丁二醇酯 |
加强构件 | 材料 | 钢丝 |
材料 | 波纹钢带 |
防湿层 | 材料 | 防水化合物 |
外被 | 材料/颜色 | PE/黑色 |
工作温度 | -40℃---- +60℃ |
光纤特性：
项目 | 9/125μm | 62.5/125μm | 50/125μm |
衰减 （20℃）
| @850nm | - | ≤ 3.0dB/km | ≤ 3.0dB/km |
@1300nm | - | ≤ 1.0dB/km | ≤ 1.0dB/km |
@1310nm | ≤ 0.36dB/km | - | - |
@1550nm | ≤ 0.22dB/km | - | - |
带宽 | @850nm | - | ≥ 200MHz.km | ≥ 500MHz.km |
@1300nm | - | ≥ 600MHz.km | ≥ 1000MHz.km |
数值孔径 | - | 0.275+0.015NA | 0.200+0.015NA |
截止波长 | ≤ 1260nm |
